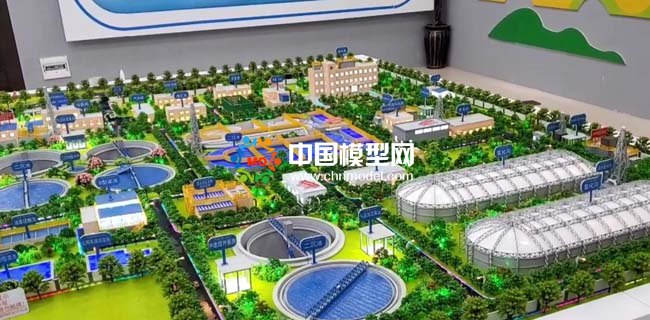

污水處理廠沙盤模型
污水首先進入污水處理廠粗格柵，以攔截污水中較大的懸浮物和漂浮物。后由潛水泵提升至細格柵間以滿足后續高程的需要。

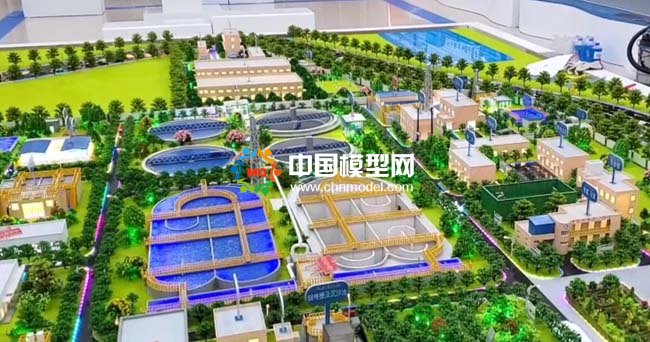

污水處理廠沙盤模型
細格柵間與旋流沉砂池合建，經細格柵進一步去除污水中的細小懸浮物后，出水流入沉砂，通過旋流沉砂攪拌器的轉動，在沉砂池內產生旋流，比重較大的顆粒加速下沉，而比重較輕的有機物等隨水一起進入后續處理工段。

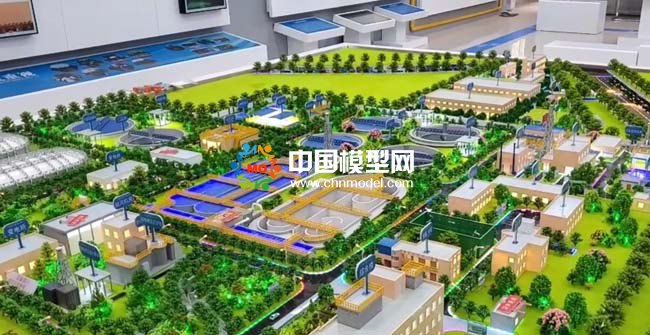

污水處理廠沙盤模型
經預處理后的出水進入生化處理段，為了保證出水均勻分配至后續處理工段，預處理出水首先進入氧化溝配水井。污水經氧化溝厭氧、缺氧、好氧的生化處理后，大部分降解的污染物以污泥的形式存在于污水中一起進入二沉池，利用污泥與水的比重的不同進行固液分離。上清液與混凝藥劑充分混合進入高效沉淀池，進一步去除水中的COD、懸浮物以及總磷。高效沉淀池出水流入D型濾池，經過D型濾池過濾進一步降低污水中的懸浮物等，濾池出水再通過次氯酸鈉消毒后達標排放。
